Ручные измерения

Компьютерная реализация > Страница измерений > Ручные измерения

Ручные измерения

Панель "Ручные измерения" предназначена для выполнения операций с пакетами измерений, а именно:

создания нового пакета измерений,
внесения в ручном режиме изменений в существующий пакет измерений.

Процедура ручного ввода измерений физиологического параметра предназначена для создания раздела пакета измерений. Для процедуры ручного ввода измерений используются графические изображения кривых в виде файлов формата BMP, JPEG, WMF, которые могут быть получены, например, в результате сканирования. Процедура состоит в указании последовательности точек, лежащих на кривой, а также размерных характеристик кривой. Ввод измерений может быть произведен одним из трех способов в соответствии с выбранной измерительной парадигмой.

Измерительная парадигма выбирается пользователем на одном из шагов выполнения мастера ручного ввода измерений.

Измерительная парадигма	Объект измерения	Описание
C	Непрерывная кривая на сердечном цикле	Кривая представляется последовательной серии точек, лежащих на её графике в пределах одного сердечного цикла. Наиболее полный способ оцифровки, пригодный для использования в процедуре идентификации с интегральным критерием,или критерием максимумов.
D	Пара (значение, время)	Задаются только значение физиологической переменной и момент ее измерения в пределах сердечного цикла (например, конечно-систолический объем желудочка и момент окончания систолической фазы).
I	Одиночное значение	Задается единственная интегральная числовая характеристика физиологической кривой на сердечном цикле (например среднее значение артериального давления, ударный объем желудочка).

Мастер ручных измерений

Действия пользователя

Для начала нового пакета измерений необходимо выполнить действие "Начать новый пакет измерений". Это действие приводит к запуску мастера ручных измерений. Успешное выполнение действий в мастере оцифровки завершается добавлением в открый пакет измерений нового раздела, соответствующего измеренному физиологическому параметру.

Для изменения старого пакета измерений необходимо выбрать действие "Открыть пакет измерений". Далее пользователь может добавить новый раздел (операция "Добавить новое измерение"), удалить существующий раздел (операция "Удалить измерение из пакета") или изменить серию точек - значений измерений путем их при помощи компьютерной мыши.

Действие "Сохранить пакет измерений" предназначено для сохранения результатов ввода измерений в XML файл или SQL базу данных. Опция применяется по окончании процедуры ввода измерений.

Действие "Добавить новое измерение" предназначено для запуска мастера ручных измерений с целью добавления нового раздела в пакет измерений.

Действие "Удалить измерение из пакета" удаляет выбранный раздел из открытого пакета измерений.

Действие "Применить изменения" предназначено для сохранения изменений, произведенных в процессе ручного редактирования серии точек измерений.

Действие "Удвоить число точек измерений" предназначено для автоматического удвоения числа точек измерений для увеличения точности. Новые точки измерения можно перетаскивать при помощи мыши, помещая их как можно точнее на изображение кривой.

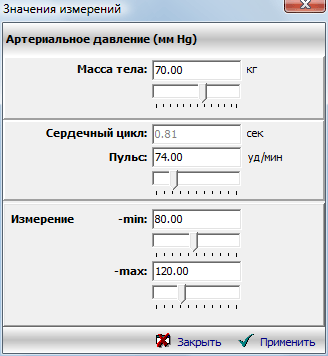

Действие "Установить значение" предназначено для задания числовых значений измеренной переменной: минимального и максимального значения, массы тела и частоты пульса. Установка значений производится в специальном диалоговом окне.

Действие "Web страница по умолчанию" предназначено для отображения справочной информации в правой половине страницы измерений.

Окно диалога "Установить значение"
